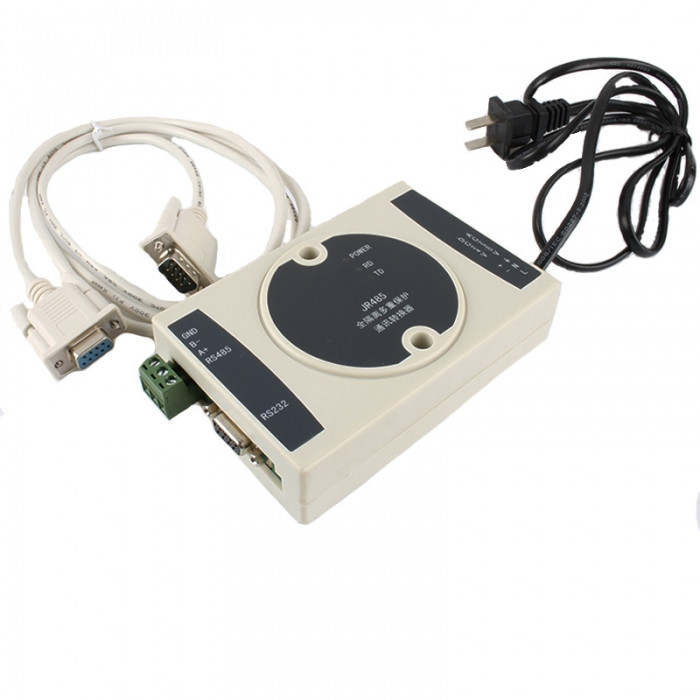

傳統的RS 232接口只適合于短距離（一般為十幾米以內）傳輸，且只能連接1臺儀表。而RS 485接口為總線型，可并接數十臺儀表，且傳輸距離達1200米以上，更適合系統級的應用。由于通常計算機只具備RS 232接口，因此如果需要連接多臺儀表進行通訊，則需要增加一臺通信轉換器，將RS 232接口轉換為RS 485總線接口。本產品即實現此功能。
本產品為全隔離、多重保護型，可有效防止因靜電、連線錯誤等對計算機接口造成的損壞，具有良好的抗干擾能力。
本產品通訊響應快、延遲小，非常適合與高速智能儀表配合使用，與我司的XS系列儀表更可以完美配合使用。另外，市場上一些普通的通訊轉換器，由于轉向速度不夠，易造成通訊故障，請選用時注意。
本產品主要性能特點：
?全隔離、多重保護、抑制干擾
?自動判斷數據流方向
?最高使用波特率：115.2Kbps
?傳輸距離：1200米（雙絞線）
?220V AC或24V DC供電
輸入輸出接口：
?輸入接口：RS232  DB9（孔端）
?輸出接口：A，B，GND端子
注意：儀表與JR485連接必須使用雙絞線。因?yàn)槭褂闷帘畏请p絞線時，容易出現分布電容過大導致通訊不正常的故障。如果現場已布線（使用屏蔽非雙絞線）無法更改，請咨詢生產廠家以提供解決方案。
外形尺寸：120×80×30 mm
隨機附件：RS 232通訊線1條、120歐精密電阻1支
接線示意圖：
